从零开始的Android新项目7 - Data Binding入门篇

Posted on | Edited on | In | Comments: | Views:

引

Data Binding自从去年的Google I/O发布到至今，也有近一年的时间了。这一年来，从Beta到如今比较完善的版本，从Android Studio 1.3到如今2.1.2的支持，可以说Data Binding已经是一个可用度较高，也能带来实际生产力提升的技术了。

然而事实上，真正使用到Data Binding的公司、项目仍然是比较少的。可能是出于稳定性考虑，亦或是对Data Binding技术本身不够熟悉，又或许对新技术没什么追求。

我司在新的产品中就全面使用了Data Binding技术，无论是我，还是新来直接面对Data Binding上手的工程师也好，都对其爱不释手，用惯了后简直停不下来。

希望在看完本文的介绍后，会有更多的朋友产生兴趣，来使用Data Binding，参与它的讨论。

Demo源码库：DataBindingSample

什么是Data Binding

Data Binding，顾名思义，数据绑定，是Google对MVVM在Android上的一种实现，可以直接绑定数据到xml中，并实现自动刷新。现在最新的版本还支持双向绑定，尽管使用场景不是那么多。

Data Binding可以提升开发效率（节省很多以往需要手写的java代码），性能高（甚至超越手写代码），功能强（强大的表达式支持）。

用途

  • 去掉Activities & Fragments内的大部分UI代码（setOnClickListener, setText, findViewById, etc.)
  • XML变成UI的唯一真实来源
  • 减少定义view id的主要用途（数据绑定直接发生在xml）

开源方案

  • ButterKnife, Jake大神的知名库了，可以少些很多findViewById，setOnClickListener，取而代之地用annotation去生成代码。
  • Android Annotations，同样通过annotation，大量的annotation，侵入性较强，需要遵循其规范写一些代码，像是@AfterViews注释中才能对View进行操作。
  • RoboBinding，和Data Binding最相似的一个方案，同样很多事情放在xml去做了，使用了aspectJ去做生成。

除了这些比较有名的，还有很多各不相同的方案，但自从data binding发布后，可以说它们都再也没有用武之地了，因为无论从性能、功能，还是ide的支持上，data binding都更好。

优势

  • UI代码放到了xml中，布局和数据更紧密
  • 性能超过手写代码
  • 保证执行在主线程

劣势

  • IDE支持还不那么完善（提示、表达式）
  • 报错信息不那么直接
  • 重构支持不好（xml中进行重构，java代码不会自动修改）

使用

使用起来实在很简单，在app模块的build.gradle中加上几行代码就行了。

Gradle

1
2
3
4
5
6
android {
    …
    dataBinding {
        enabled = true
    }
}

layout tag

把一个普通的layout变成data binding layout也只要几行的修改:

1
2
3
<layout>
	// 原来的layout
</layout>

在xml的最外层套上layout标签即可，修改后就可以看到生成了该布局对应的*Binding类。

Binding生成规则

默认生成规则：xml通过文件名生成，使用下划线分割大小写。
比如activity_demo.xml，则会生成ActivityDemoBinding，item_search_hotel则会生成ItemSearchHotelBinding。

view的生成规则类似，只是由于是类变量，首字母不是大写，比如有一个TextView的id是first_name，则会生成名为firstName的TextView。

我们也可以自定义生成的class名字，只需要：

1
2
3
<data class=“ContactItem”>
…
</data>

这样生成的类就会变成ContactItem。

基础用法

生成Binding实例

所有Binding实例的生成都可以通过DataBindingUtil进行，方法名与该view的原inflate方法一致，如activity仍然为setContentView，只是增加了参数因为需要获得activity。

去除findViewById

使用了Data Binding后，我们再也不需要findViewById，因为一切有id的view，都已经在Binding类中被初始化完成了，只需要直接通过binding实例访问即可。

变量绑定

使用data标签，我们就可以在xml中申明变量，在其中使用该变量的field，并通过binding实例set进来。

如:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
<data>
    <variable
        name="employee"
        type="com.github.markzhai.databindingsample.Employee"/>
</data>
<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_horizontal"
    android:orientation="vertical"
    tools:context=".DemoActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@{employee.lastName}"
        android:layout_marginLeft="5dp"/>

</LinearLayout>

然后我们就可以在java代码中使用

1
2
3
binding.setEmployee(employee);
// 或者直接通过setVariable
binding.setVariable(BR.employee, employee);

事件绑定

严格意义上来说，事件绑定也是一种变量绑定。我们可以在xml中直接绑定

  • android:onClick
  • android:onLongClick
  • android:onTextChanged
  • …

方法引用

通常会在java代码中定义一个名为Handler或者Presenter的类，然后set进来，方法签名需和对应listener方法一致。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
<layout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:bind="http://schemas.android.com/apk/res-auto">

    <data>

        <import type="android.view.View"/>

        <variable
            name="employee"
            type="com.github.markzhai.databindingsample.Employee"/>

        <variable
            name="presenter"
            type="com.github.markzhai.databindingsample.DemoActivity.Presenter"/>
    </data>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:gravity="center_horizontal"
        android:orientation="vertical"
        tools:context=".DemoActivity">

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="输入 First Name"
            android:onTextChanged="@{presenter::onTextChanged}"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:onClick="@{presenter.onClick}"
            android:text="@{employee.firstName}"/>

    </LinearLayout>

</layout>

在Java代码中:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

@Override
protected void onCreate(Bundle savedInstanceState) {
    ...
    binding.setPresenter(new Presenter());
    ...
}

public class Presenter {
    public void onTextChanged(CharSequence s, int start, int before, int count) {
        employee.setFirstName(s.toString());
        employee.setFired(!employee.isFired.get());
    }

    public void onClick(View view) {
        Toast.makeText(DemoActivity.this, "点到了", Toast.LENGTH_SHORT).show();
    }
}

监听器绑定（lambda）

可以不遵循默认的方法签名：

1
2
3
4
5
6
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_margin="5dp"
    android:visibility="@{employee.isFired ? View.GONE : View.VISIBLE}"
    android:onClick="@{() -> presenter.onClickListenerBinding(employee)}"/>
1
2
3
4
5
6
public class Presenter {
    public void onClickListenerBinding(Employee employee) {
        Toast.makeText(DemoActivity.this, employee.getLastName(),
                Toast.LENGTH_SHORT).show();
    }
}

Data Binding原理

狭义原理

狭义上，我们可以直接通过调用的接口以及生成的一些类，来观察其工作原理。

作为切入口，我们来看看DataBindingUtil的接口:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public static <T extends ViewDataBinding> T setContentView(Activity activity, int layoutId,
        DataBindingComponent bindingComponent) {
    activity.setContentView(layoutId);
    View decorView = activity.getWindow().getDecorView();
    ViewGroup contentView = (ViewGroup) decorView.findViewById(android.R.id.content);
    return bindToAddedViews(bindingComponent, contentView, 0, layoutId);
}

private static <T extends ViewDataBinding> T bindToAddedViews(DataBindingComponent component,
        ViewGroup parent, int startChildren, int layoutId) {
    final int endChildren = parent.getChildCount();
    final int childrenAdded = endChildren - startChildren;
    if (childrenAdded == 1) {
        final View childView = parent.getChildAt(endChildren - 1);
        return bind(component, childView, layoutId);
    } else {
        final View[] children = new View[childrenAdded];
        for (int i = 0; i < childrenAdded; i++) {
            children[i] = parent.getChildAt(i + startChildren);
        }
        return bind(component, children, layoutId);
    }
}

可以看到，然后会跑到具体Binding类中:

1
2
3
4
5
6
7
8
9
10
11
12
13
public ItemFeedRecommendUserBinding(android.databinding.DataBindingComponent bindingComponent, View root) {
    super(bindingComponent, root, 9);
    final Object[] bindings = mapBindings(bindingComponent, root, 5, sIncludes, sViewsWithIds);
    this.mboundView0 = (android.widget.LinearLayout) bindings[0];
    this.mboundView0.setTag(null);
    this.recommendUserFirst = (com.amokie.stay.databinding.IncludeRecommendUserBinding) bindings[1];
    this.recommendUserFourth = (com.amokie.stay.databinding.IncludeRecommendUserBinding) bindings[4];
    this.recommendUserSecond = (com.amokie.stay.databinding.IncludeRecommendUserBinding) bindings[2];
    this.recommendUserThird = (com.amokie.stay.databinding.IncludeRecommendUserBinding) bindings[3];
    setRootTag(root);
    // listeners
    invalidateAll();
}

可以看到所有view是一次完成的初始化，比起一个个进行findViewById，显然这样一次性会更快。

除了view的初始化，在executeBindings中，会通过mDirtyFlags去判断各个field是否需要更新，而其置位则通过各个set函数去更新。

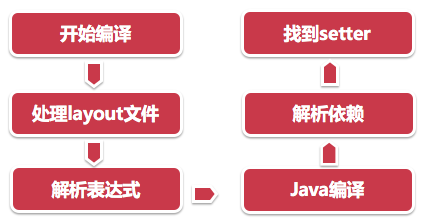

流程原理

data binding

处理layout文件 -> 变为没有data binding的layout文件
解析表达式 -> 确保表达式语法正确
解析依赖 -> user.isAdmin, isAdmin是field还是method…
Setter -> 如visibility

性能

  • 0反射
  • findViewById需要遍历整个viewgroup，而现在只需要做一次就可以初始化所有需要的view
  • 使用位标记来检验更新（dirtyFlags）
  • 数据改变在下一次批量更新才会触发操作
  • 表达式缓存，同一次刷新中不会重复计算

进阶用法

表达式

  • 算术 + - / * %
  • 字符串合并 +
  • 逻辑 && ||
  • 二元 & | ^
  • 一元 + - ! ~
  • 移位 >> >>> <<
  • 比较 == > < >= <=
  • Instanceof
  • Grouping ()
  • 文字 - character, String, numeric, null
  • Cast
  • 方法调用
  • Field 访问
  • Array 访问 []
  • 三元 ?:

尚且不支持this, super, new, 以及显示的泛型调用。

值得一提的是还有空合并运算符，如

1
android:text=“@{user.displayName ?? user.lastName}”

会取第一个非空值作为结果。

这里举一个常见的例子，某个view的margin是其左侧ImageView的margin加上该ImageView的宽度，以往我们可能需要再定义一个dimension来放这两个值的合，现在只需要

1
android:marginLeft="@{@dimen/margin + @dimen/avatar_size}"

就搞定了。

我们甚至还可以直接组合字符串，如:

1
2
3
android:text="@{@string/nameFormat(firstName, lastName)}"

<string name="nameFormat">%s, %s</string>

避免空指针

data binding会自动帮助我们进行空指针的避免，比如说@{employee.firstName}，如果employee是null的话，employee.firstName则会被赋默认值（null）。int的话，则是0。

需要注意的是数组的越界，毕竟这儿是xml而不是java，没地方让你去判断size的。

include

1
<include layout=“@layout/name” bind:user="@{user}"/>

对于include的布局，使用方法类似，不过需要在里面绑定两次，外面include该布局的layout使用bind:user给set进去。

这里需要注意的一点是，被include的布局必须顶层是一个ViewGroup，目前Data Binding的实现，如果该布局顶层是一个View，而不是ViewGroup的话，binding的下标会冲突（被覆盖），从而产生一些预料外的结果。

ViewStubs

ViewStub比较特殊，在被实际inflate前是不可见的，所以使用了特殊的方案，用了final的ViewStubProxy来代表它，并监听了ViewStub.OnInflateListener:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
private OnInflateListener mProxyListener = new OnInflateListener() {
    @Override
    public void onInflate(ViewStub stub, View inflated) {
        mRoot = inflated;
        mViewDataBinding = DataBindingUtil.bind(mContainingBinding.mBindingComponent,
                inflated, stub.getLayoutResource());
        mViewStub = null;

        if (mOnInflateListener != null) {
            mOnInflateListener.onInflate(stub, inflated);
            mOnInflateListener = null;
        }
        mContainingBinding.invalidateAll();
        mContainingBinding.forceExecuteBindings();
    }
};

在onInflate的时候才会进行真正的初始化。

Observable

一个纯净的Java ViewModel类被更新后，并不会让UI去更新。而数据绑定后，我们当然会希望数据变更后UI会即时刷新，Observable就是为此而生的概念。

BaseObservable

类继承BaseObservable:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
private static class User extends BaseObservable {
   private String firstName;
   private String lastName;
   @Bindable
   public String getFirstName() {
       return this.firstName;
   }
   @Bindable
   public String getLastName() {
       return this.lastName;
   }
   public void setFirstName(String firstName) {
       this.firstName = firstName;
       notifyPropertyChanged(BR.firstName);
   }
   public void setLastName(String lastName) {
       this.lastName = lastName;
       notifyPropertyChanged(BR.lastName);
   }
}

BaseObservable提供了一系列notify函数（其实就是notifyChange和notifyPropertyChanged），前者会刷新所有的值域，后者则只更新对应BR的flag，该BR的生成通过注释@Bindable生成，在上面的实例代码中，我们可以看到两个get方法被注释上了，所以我们可以通过BR访问到它们并进行特定属性改变的notify。

Observable Fields

如果所有要绑定的都需要创建Observable类，那也太麻烦了。所以Data Binding还提供了一系列Observable，包括 ObservableBoolean, ObservableByte, ObservableChar, ObservableShort, ObservableInt, ObservableLong, ObservableFloat, ObservableDouble, 和ObservableParcelable。我们还能通过ObservableField泛型来申明其他类型，如：

1
2
3
4
5
6
7
private static class User {
   public final ObservableField<String> firstName =
       new ObservableField<>();
   public final ObservableField<String> lastName =
       new ObservableField<>();
   public final ObservableInt age = new ObservableInt();
}

而在xml中，使用方法和普通的String，int一样，只是会自动刷新，但在java中访问则会相对麻烦：

1
2
user.firstName.set("Google");
int age = user.age.get();

相对来说，每次要get/set还是挺麻烦，私以为还不如直接去继承BaseObservable。

Observable Collections

有一些应用使用更动态的结构来保存数据，这时候我们会希望使用Map来存储数据结构。Observable提供了ObservableArrayMap:

1
2
3
4
ObservableArrayMap<String, Object> user = new ObservableArrayMap<>();
user.put("firstName", "Google");
user.put("lastName", "Inc.");
user.put("age", 17);

而在xml中，我们可以直接通过下标key访问它们：

1
2
3
4
5
6
7
8
9
10
11
12
13
<data>
    <import type="android.databinding.ObservableMap"/>
    <variable name="user" type="ObservableMap&lt;String, Object>"/>
</data>
…
<TextView
   android:text='@{user["lastName"]}'
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"/>
<TextView
   android:text='@{String.valueOf(1 + (Integer)user["age"])}'
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"/>

当我们不想定义key的时候，可以使用ObservableArrayList:

1
2
3
4
ObservableArrayList<Object> user = new ObservableArrayList<>();
user.add("Google");
user.add("Inc.");
user.add(17);

layout中直接通过数字下标进行访问。

动态变量

有时候，我们并不知道具体生成的binding类是什么。比如在RecyclerView中，可能有多种ViewHolder，而我们拿到的holder只是一个基类（这个基类具体怎么写下篇中会提到），这时候，我们可以在这些item的layout中都定义名字同样的variable，比如item，然后直接调用setVariable：

1
2
3
4
5
public void onBindViewHolder(BindingHolder holder, int position) {
   final T item = mItems.get(position);
   holder.getBinding().setVariable(BR.item, item);
   holder.getBinding().executePendingBindings();
}

executePendingBindings会强制立即刷新绑定的改变。

参考资料

https://developer.android.com/topic/libraries/data-binding/index.html

坚持原创技术分享，您的支持将鼓励我继续创作！
